温州气动软密封蝶阀、气动对夹蝶阀、气动搅拌站蝶阀D671X、中线蝶阀

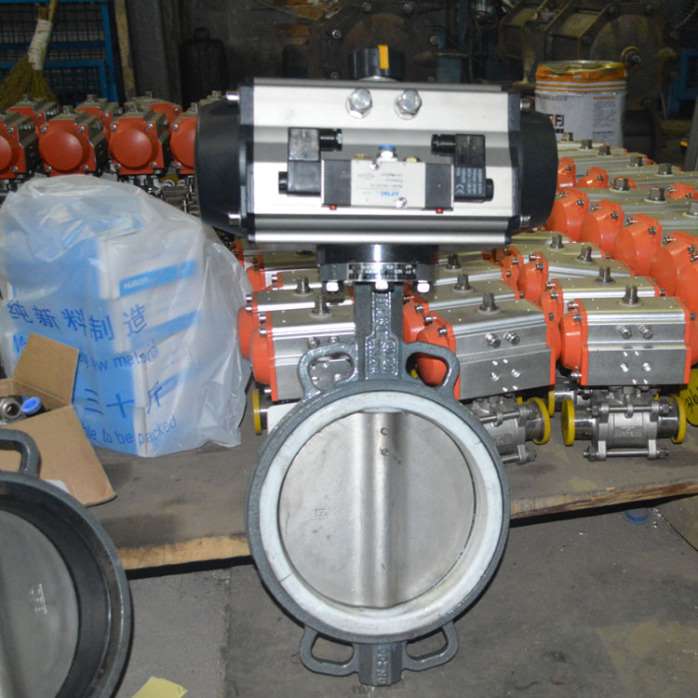

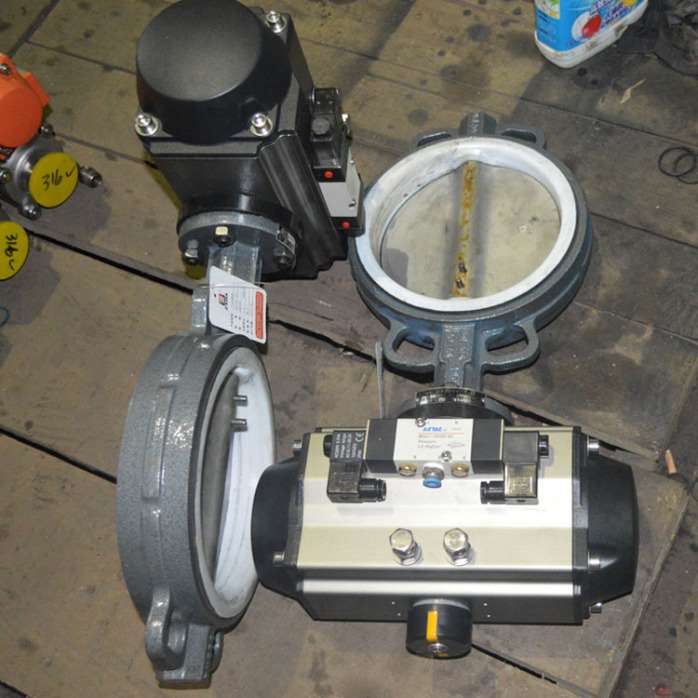

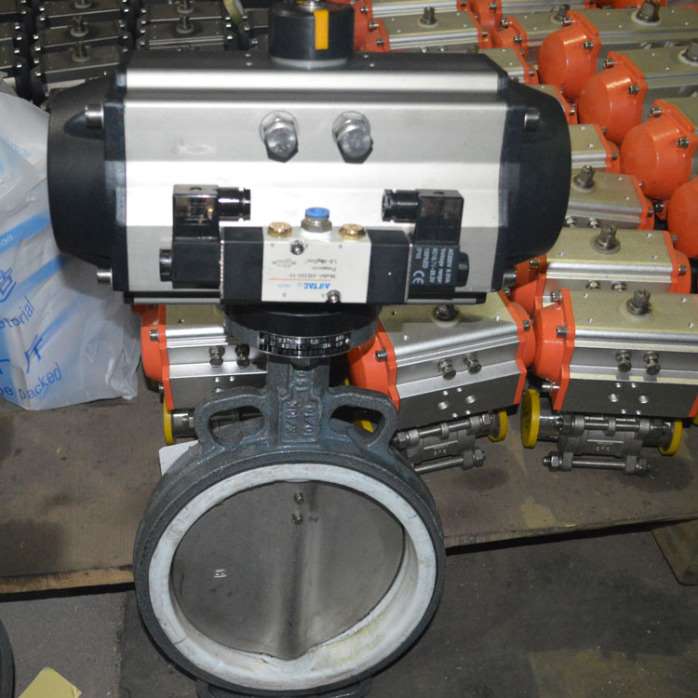

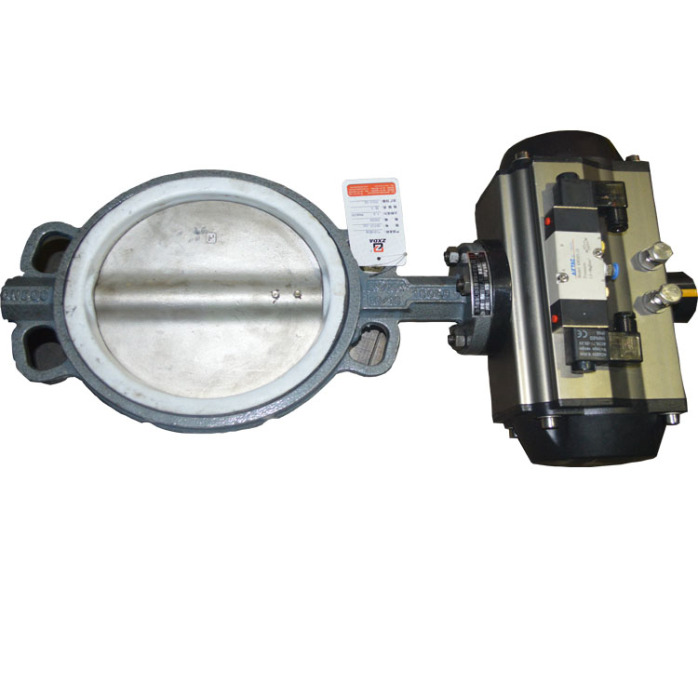

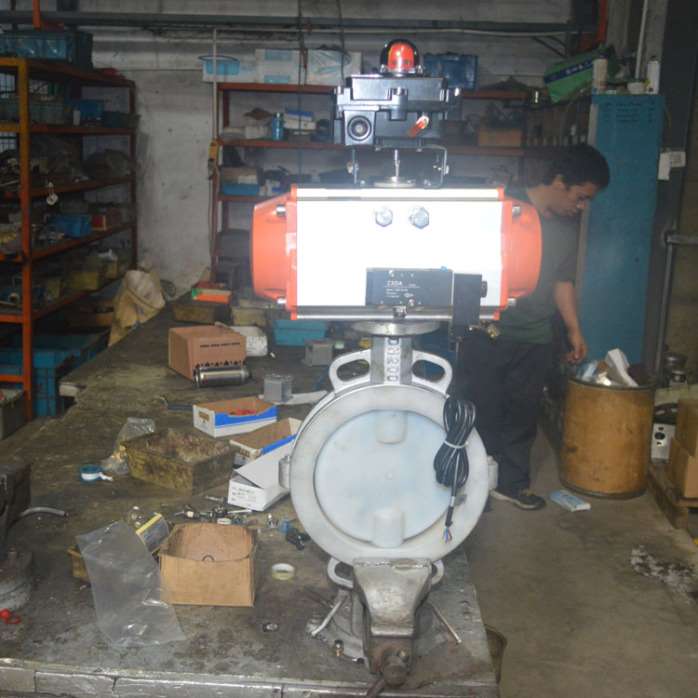

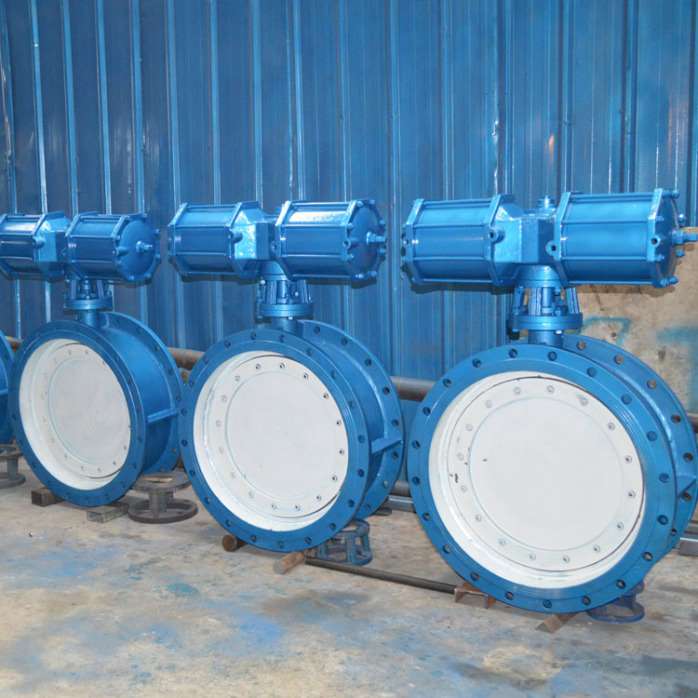

温州气动软密封蝶阀、气动对夹蝶阀、气动搅拌站蝶阀D671X、中线蝶阀--点击浏览大图
“温州气动软密封蝶阀、气动对夹蝶阀、气动搅拌站蝶阀D671X、中线蝶阀”参数说明
材质: 碳钢 适用介质: 蒸汽
压力环境: 常温 流动方向: 双向
驱动方式: 气动 零部件及配件: 执行器
连接方式: 对夹式蝶阀 工作温度: 常温
工作压力: 中压 密封形式: 自动密封
密封面材质: 软密封 结构形式: 中心密封
尺寸: DN 产量: 500
“温州气动软密封蝶阀、气动对夹蝶阀、气动搅拌站蝶阀D671X、中线蝶阀”详细介绍
加工定制:是 品牌:亿鑫 型号:D671X
材质:WCB 连接形式:对夹 结构形式:偏置板式
适用介质:水、蒸汽、油 压力环境:0.6-1.0 工作温度:-40~185
标准:国标 流动方向:双向 驱动方式:蒸汽
零部件及配件:执行器 用途:调节 类型(通道位置):直通式

?D671X对夹式衬胶软密封气动蝶阀

?

一、对夹式衬胶软密封气动蝶阀产品概述

?

中旭达公司生产的D671X对夹式衬胶软密封气动蝶阀是由气动执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。对夹式衬胶软密封气动蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。对夹式衬胶软密封气动蝶阀其主要特点为:
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装,维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。

?

二、对夹式衬胶软密封气动蝶阀?主要设计标准

?

设计标准

GB/T

法兰连接尺寸

GB/T9113.;GB/T9115.;JB78

结构长度

GB/T

压力试验

GB/T;JB/T

?

三、对夹式衬胶软密封气动蝶阀?执行器技术参数

?

公称通径DN(mm)

DN40~1200mm

公称压力(MPa)

PN1.0、1.6、2.5MPa

阀体形式

直通铸造阀体

连接形式

对夹式

阀芯形式

蝶板式

密封填料

柔性石墨、聚四氟乙烯

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的±2%

控制方式

开关型(开关两位控制)、调节型(4~20mA控制)

配置执行器型号

AT系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用执行机构、双作用执行机构

可配附件

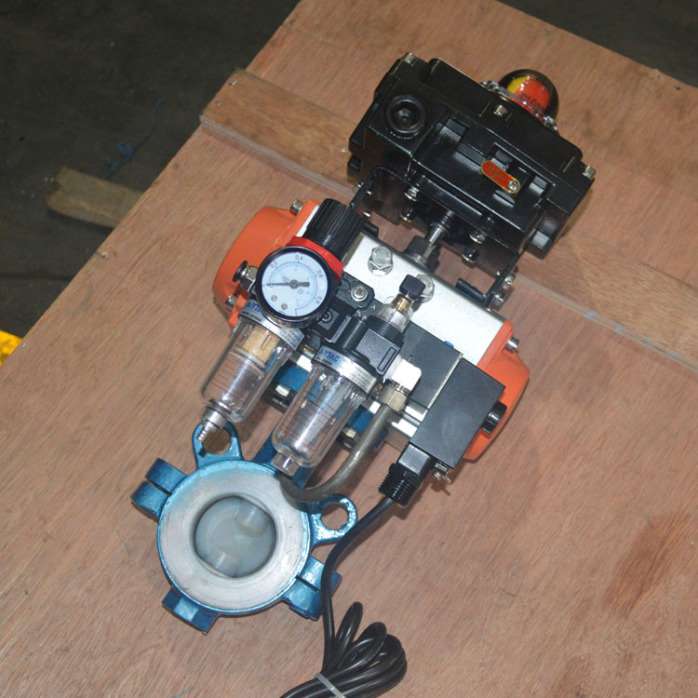

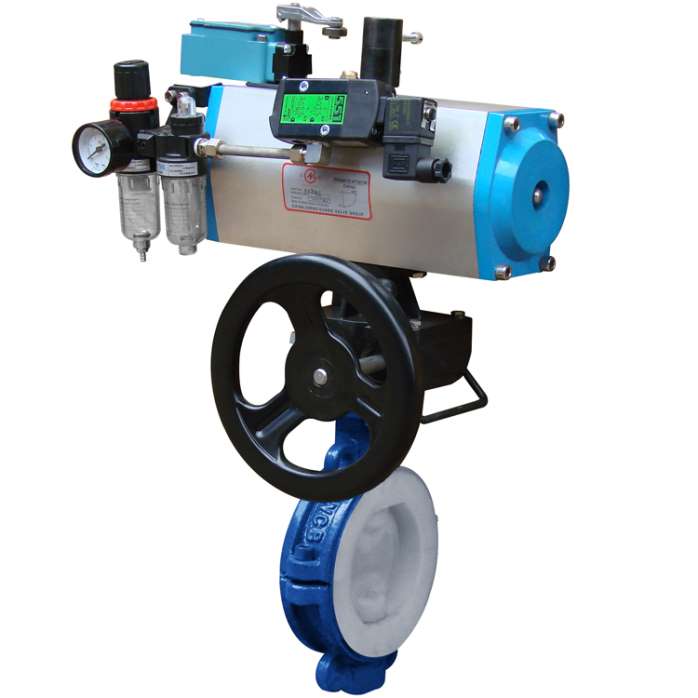

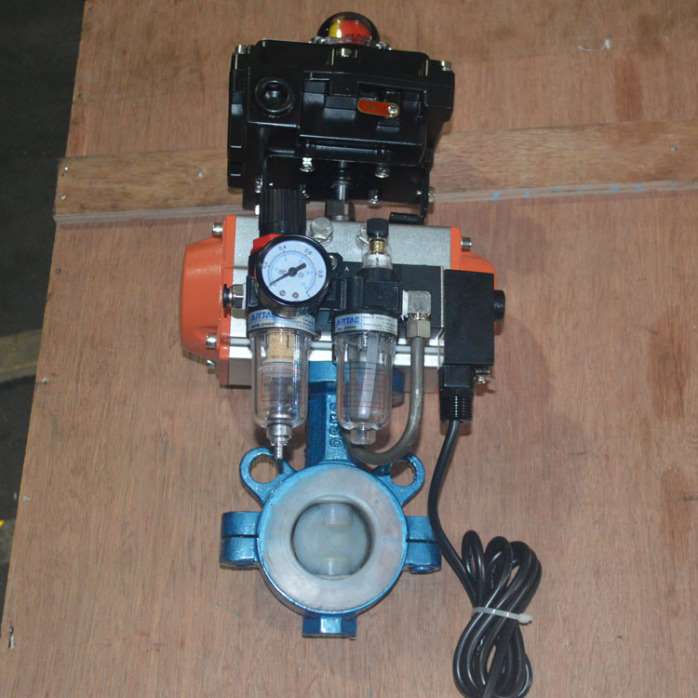

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AT型气动执行器,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度

?

四、对夹式衬胶软密封气动蝶阀?主要零件材料

?

零件名称

主要材料

阀体

球墨铸铁、铸钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O

?

五、对夹式衬胶软密封气动蝶阀?主要性能规范

?

公称通径

DN(mm)

40~1200

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

气动传动

?

六、对夹式衬胶软密封气动蝶阀密封材料和适用温度

?

材料品种

氯丁橡胶

丁.晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

?

?

七、对夹式衬胶软密封气动蝶阀??产品选型

?

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)

“温州气动软密封蝶阀、气动对夹蝶阀、气动搅拌站蝶阀D671X、中线蝶阀”其他说明
型号 双作用 单作用 ? 型号 双作用 单作用
AT50 180 210 AW13 1000 1600
AT63 210 260 AW17 1450 2500
AT75 255 310 AW小20 1650 ?
AT88 330 430 AW大20 2450 4000
AT100 450 550 AW23 3200 ?
AT115 550 680 AW25 3900 6300
AT125 640 880 AW28 5100 8500
AT145 900 1300 AW35 10300 14000
