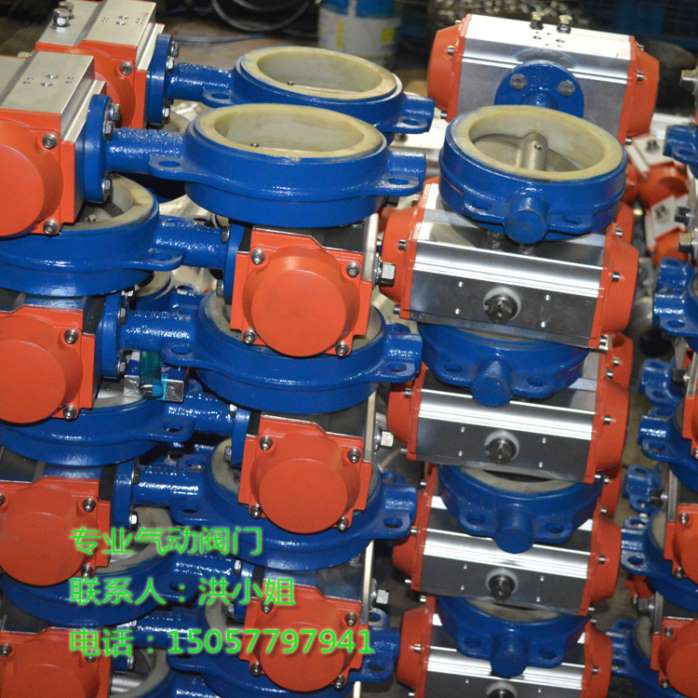

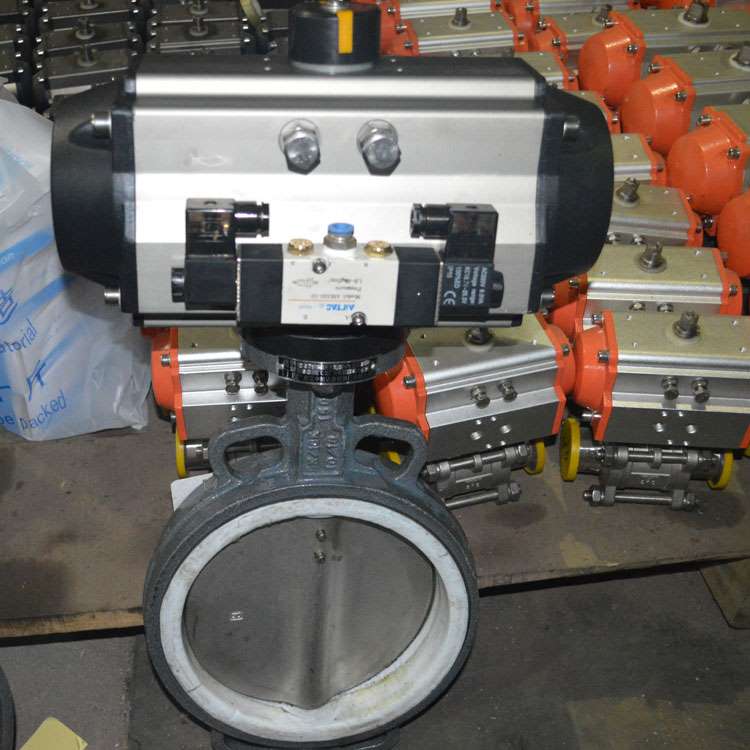

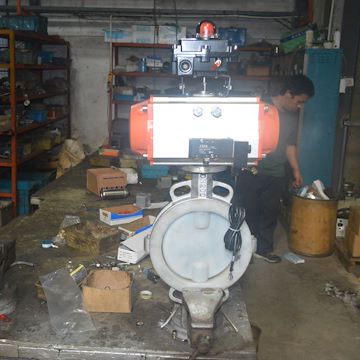

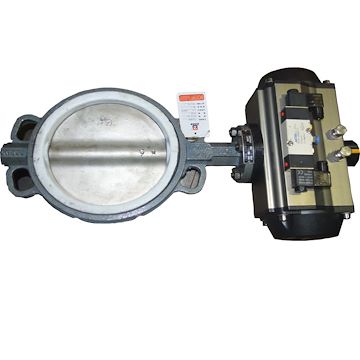

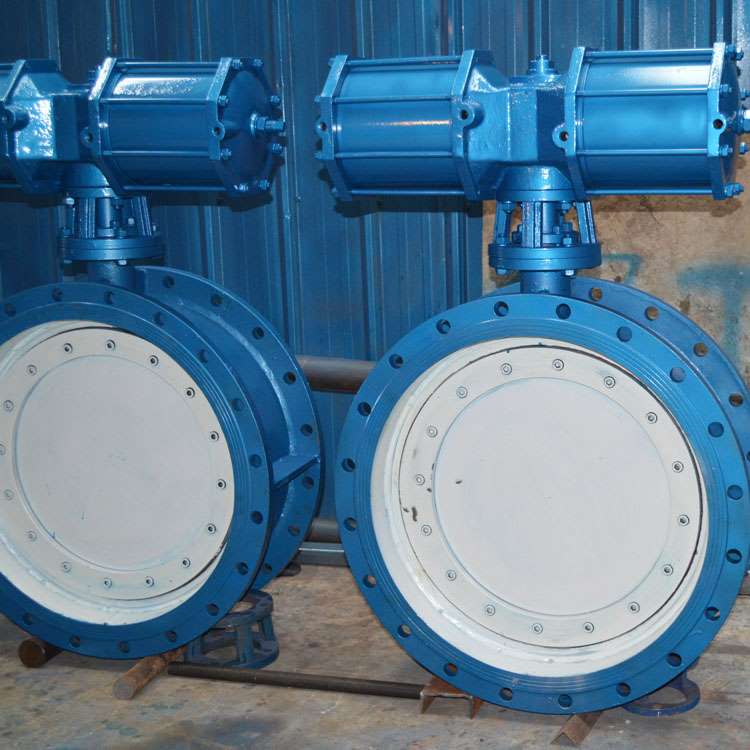

?D671X对夹式衬胶软密封气动蝶阀

?

一、对夹式衬胶软密封气动蝶阀产品概述

?

北泽公司生产的D671X对夹式衬胶软密封气动蝶阀是由气动执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。对夹式衬胶软密封气动蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。对夹式衬胶软密封气动蝶阀其主要特点为:
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。

?

二、对夹式衬胶软密封气动蝶阀?主要设计标准

?

?

三、对夹式衬胶软密封气动蝶阀?执行器技术参数

?

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AT型气动执行器，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。

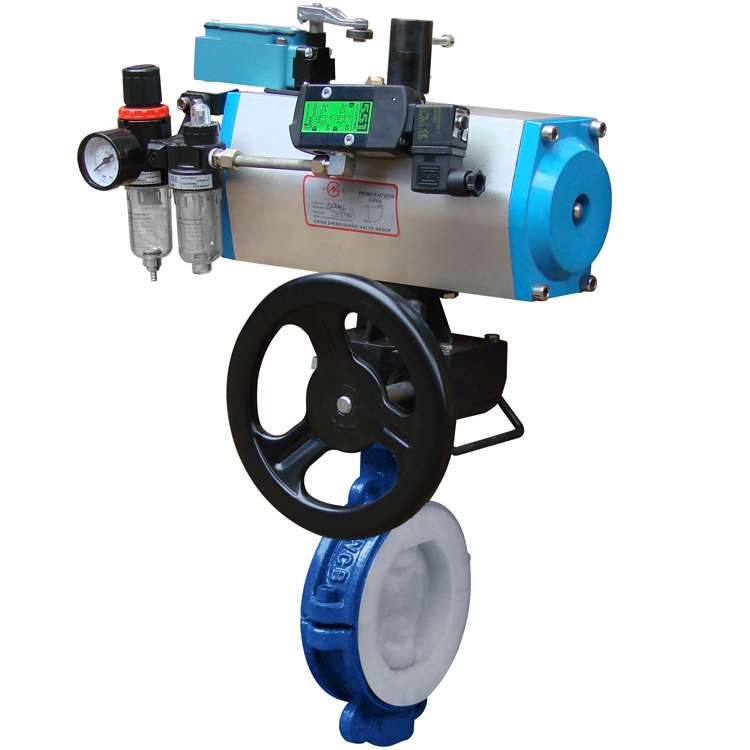

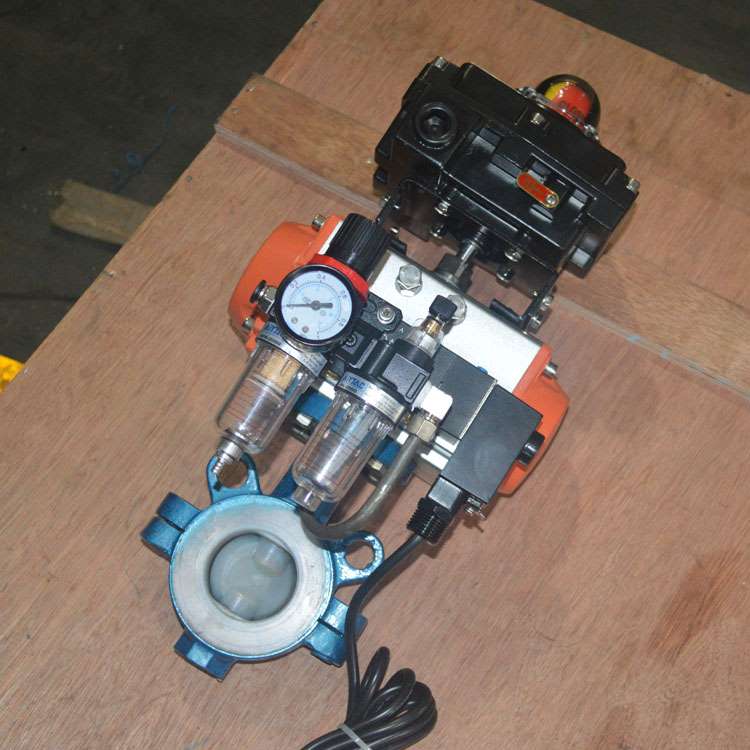

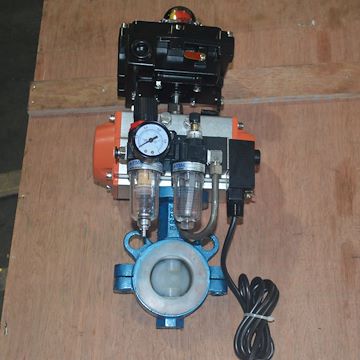

5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度

?

四、对夹式衬胶软密封气动蝶阀?主要零件材料

?

?
