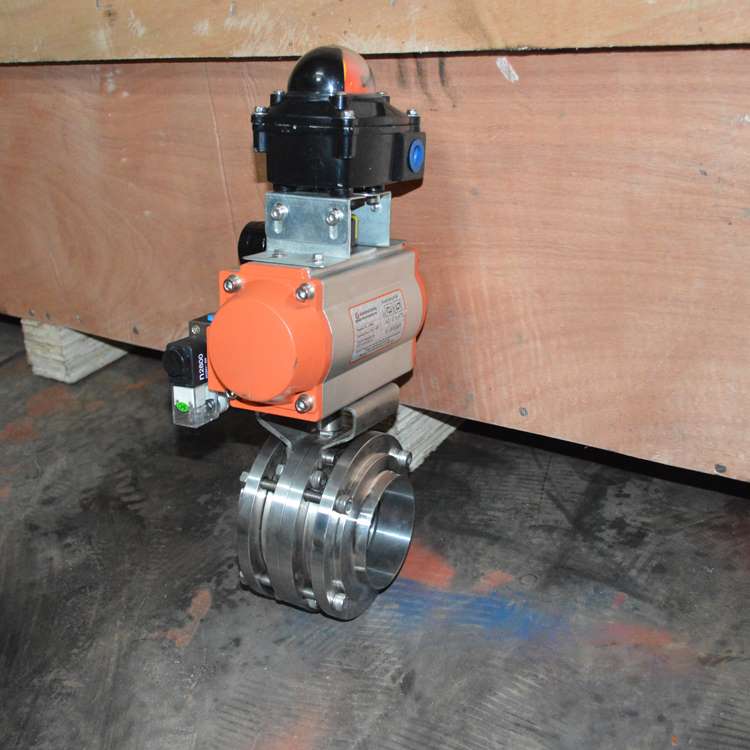

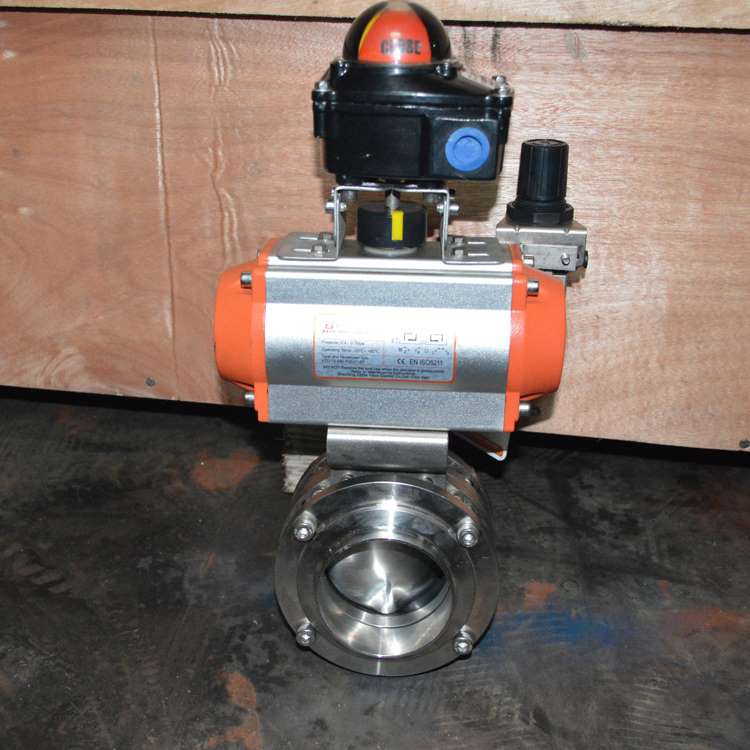

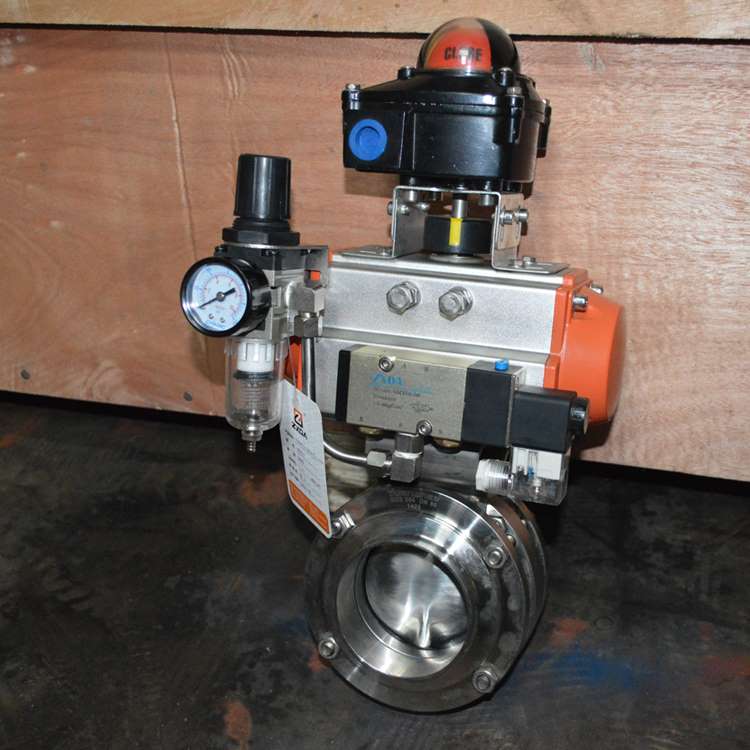

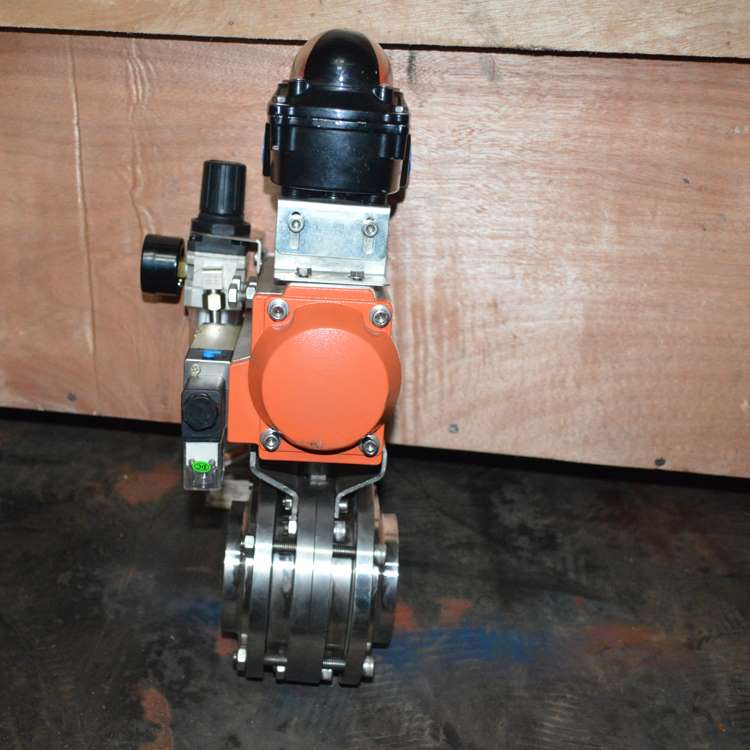

温州D681X气动卫生级快装蝶阀 气动快接蝶阀 卡箍式气动蝶阀、图片

温州D681X气动卫生级快装蝶阀 气动快接蝶阀 卡箍式气动蝶阀、

所属目录:蝶阀

搜索关键字:温州D681X气动卫生级快装蝶阀 气动快接蝶阀 卡箍式气动蝶阀、

信息简介:温州D681X气动卫生级快装蝶阀 气动快接蝶阀 卡箍式气动蝶阀、

详细信息:
“温州D681X气动卫生级快装蝶阀 气动快接蝶阀 卡箍式气动蝶阀、”参数说明
材质: 不锈钢 适用介质:
压力环境: 常温 流动方向: 双向
驱动方式: 气动 零部件及配件: 执行器
连接方式: 卡箍式 工作温度: 常温
工作压力: 中压 密封形式: 自动密封
密封面材质: 软密封 结构形式: 中心密封
使用介质: 水、蒸汽、油类 尺寸: DN25-300
产量: 888
“温州D681X气动卫生级快装蝶阀 气动快接蝶阀 卡箍式气动蝶阀、”详细介绍
加工定制:是 品牌:亿鑫 ? 型号:D681X
材质:不锈钢 连接形式:快装 结构形式:垂直板式
适用介质:食品、药品、酒类,乳类、饮料 压力环境:常压 工作温度:常温
标准:国标 流动方向:双向 驱动方式:气动
零部件及配件:执行器 用途:调节 类型(通道位置):二通式
口径:19-108 公称通径:19-108 安装尺寸:详见说明
规格:19,25,32,38,45,51,57,63,76,89,102,108
?


一、气动卫生蝶阀

?用途及特点气动卫生蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
其主要特点为 :
1 、设计新颖、合理、结构独特,重量轻,启闭迅速。
2 、操力矩小,操作方便,省力灵巧。
3 、可以任何位置安装,维修方便。
4 、密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、气动卫生蝶阀 采用标准

设计标准: GB/T2238-1989
法兰连接尺寸 :GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 :GB/T12221-1989
压力试验 :GB/T13927-1992;JB/T9092-1999

三、气动卫生蝶阀 执行机构

采用新型系列 GT 型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列 AW 型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1 、齿轮式双活塞,输出力矩大,体积小。
2 、气缸选用铝金材料,重量轻、外形美观。
3 、可在顶部、底部安装手动操作机构。
4 、齿条式连接可调节开启角度、额定流量。
5 、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6 、 IS05211 标准连接为产品的安装更换提供了方便。
7 、两端调的节螺钉可使标准产品在 0° 和 90° 有 ±4° 的可调范围。确保与阀门的同步精度。

四、气动卫生蝶阀 附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构: HVSD 手操机构

五、气动卫生蝶阀 主要技术参数
公称通径 DN ( mm ) 15 ~ 150
公称压力 PN ( MPa ) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、蒸汽、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
连接方式 快装式、卡箍式、外螺纹、焊接式等
六、气动卫生蝶阀 主要零件材质
零件名称 材料
阀体 304 、 316 、 316L
蝶板 304 、 316 、 316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304 、 316 、 316L
填料 硅橡胶、氟橡胶、聚四氟
七、气动卫生蝶阀 密封材料选用和适用温度
材料品种 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 PTFE SI VITON NR PA
型号代号 F 或 XC 、 JC XD 或 JD XE 或 JE X1 N
耐最高温度 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 -30~+ 150℃ -70~+ 150℃ -23~+ 150℃ -20~+ 85℃ -30~+ 93℃
?

“温州D681X气动卫生级快装蝶阀 气动快接蝶阀 卡箍式气动蝶阀、”其他说明
型号 双作用 单作用 ? 型号 双作用 单作用
AT50 180 210 AW13 1000 1600
AT63 210 260 AW17 1450 2500
AT75 255 310 AW小20 1650 ?
AT88 330 430 AW大20 2450 4000
AT100 450 550 AW23 3200 ?
AT115 550 680 AW25 3900 6300
AT125 640 880 AW28 5100 8500
AT145 900 1300 AW35 10300 14000
AT160 1200 1750 AW40 13000 20000
AT190 1750 2650 AW50 23500 33000
AT210 2400 3350 AW60 35000 45000
AT240 3350 3900 ? ? ?
AT270 4350 5800 ? ? ?
AT300 7600 8850 ? ? ?
注:1,以上价格均为出厂价,不含税,运费及包装,不含阀门.如需整套请来电咨询!
??? 2,以上价格为安装价格,如不需安装请来电咨询!
